حساس حرارة DS18B20 مقاوم للماء

مقياس حرارة الماء بثلاثة ألوان وإنذار

ضع المسبار في ماء دافئ: يضيء الأخضر إن كان أقل من 30°م، والأصفر من 30 إلى أقل من 45°م، والأحمر مع البازر من 45°م فأكثر (ماء ساخن).

المكونات المطلوبة

• حساس حرارة DS18B20 مقاوم للماء
• لوحة Arduino UNO R3
• لوحة تجارب (بريدبورد)
• أسلاك توصيل (جامبر)
• 3 ليدات ملونة
• مقاومات 220Ω (3 قطع)
• بازر نشط 5 فولت (Active Buzzer)
• مقاومة 4.7KΩ (مقاوم رفع)

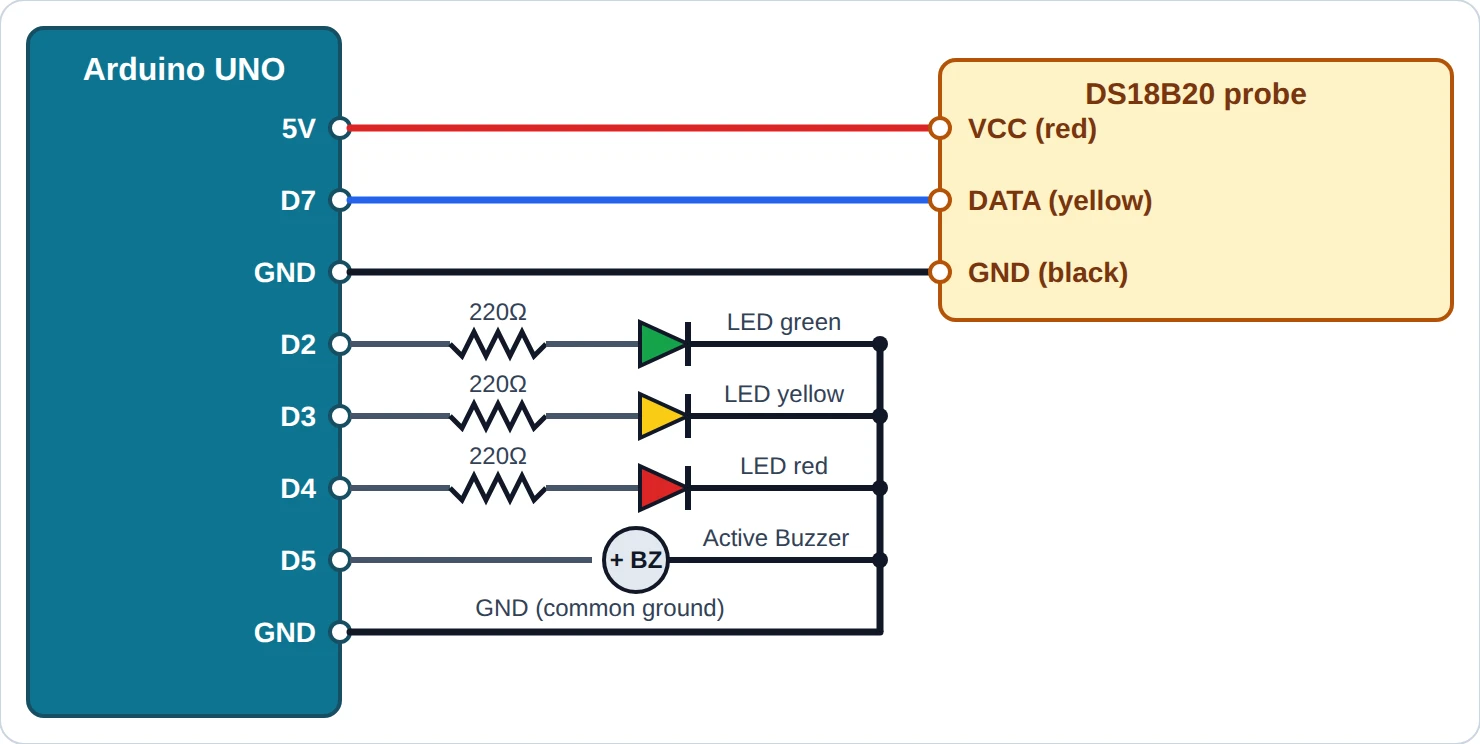

مخطط الدائرة

ملاحظة: الرجل الطويلة في الـ LED هي الموجب (+)، وتتصل بالمقاومة. أضف مقاومة 4.7KΩ بين سلك DATA وسلك VCC للحساس.

جدول التوصيل

الكود البرمجي

#include <OneWire.h>
#include <DallasTemperature.h>

#define ONE_WIRE_BUS 7
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

const int greenLed = 2;
const int yellowLed = 3;
const int redLed = 4;
const int buzzer = 5;

void setup() {
  pinMode(greenLed, OUTPUT);
  pinMode(yellowLed, OUTPUT);
  pinMode(redLed, OUTPUT);
  pinMode(buzzer, OUTPUT);
  sensors.begin();
}

void loop() {
  sensors.requestTemperatures();
  float t = sensors.getTempCByIndex(0);

  // الحساس غير متصل: الأحمر يومض
  if (t == DEVICE_DISCONNECTED_C) {
    digitalWrite(redLed, HIGH);
    delay(200);
    digitalWrite(redLed, LOW);
    delay(200);
    return;
  }

  digitalWrite(greenLed,  (t < 30) ? HIGH : LOW);
  digitalWrite(yellowLed, (t >= 30 && t < 45) ? HIGH : LOW);
  digitalWrite(redLed,    (t >= 45) ? HIGH : LOW);
  digitalWrite(buzzer,    (t >= 45) ? HIGH : LOW);
  delay(500);
}

طريقة التجربة

1. ركّب الدائرة كما في المخطط، ثم ارفع الكود إلى اللوحة.
2. ثبّت المكتبتين OneWire وDallasTemperature من Library Manager.
3. ضع مقاومة 4.7KΩ بين سلك DATA وسلك VCC (مقاوم رفع Pull-up).
4. غمر المسبار في ماء دافئ بإشراف شخص بالغ وراقب الليدات.

إذا لم تعمل الدائرة؟

• بدون مقاومة 4.7KΩ لن يقرأ الحساس، وتومض الليدات الحمراء.
• لا تلمس الماء الساخن، واستخدم كوباً من ماء الصنبور الدافئ.
• الأسلاك: الأحمر VCC والأسود GND والأصفر DATA في أغلب المسابير، وتحقق من وصف الشركة.
