حساس اللمس السعوي TTP223

Name: حساس اللمس TTP223 | شحن سريع من انتشار
Brand: ENTSHAR_DEFAULT_BRAND
SKU: SEN-019
Price: 6.00 SAR
Availability: InStock

زر لمس إلكتروني بدل الأزرار الميكانيكية.

📍 استلام فوري من فرع الطائف
⚡ توصيل في نفس اليوم داخل الطائف-جدة-مكة المكرمة
🚚 شحن سريع لجميع المدن خلال 3 أيام

6,00 ر.س

10 متوفر في المخزون

حساس اللمس TTP223 (السعوي) من متجر انتشار: وحدة لمس سعوية سريعة الاستجابة، ممتازة لمشاريع الأزرار الذكية ومفاتيح الإضاءة.

مميزات حساس اللمس TTP223

زر لمس إلكتروني بدل الأزرار الميكانيكية.
يتوافق مع لوحات أردوينو وESP32 وRaspberry Pi Pico بعد مراعاة جهد التشغيل.
سهل التوصيل بأسلاك الجامبر ولوحات التجارب دون لحام.
مناسب للمبتدئين والمشاريع التعليمية، ومعه دائرة تجريبية جاهزة في تبويب المشروع التجريبي.

استخدامات المنتج

مثال تطبيقي: مصباح باللمس: المسّ الوحدة فيضيء الليد. المس سطح الحساس بإصبعك: يتبدّل الليد الأخضر بين التشغيل والإطفاء، ويصدر البازر نقرة قصيرة عند كل لمسة.

للتجربة تحتاج: حساس اللمس السعوي TTP223، لوحة Arduino UNO R3، لوحة تجارب (بريدبورد)، أسلاك توصيل (جامبر)، ليد واحد، مقاومة 220Ω، بازر نشط 5 فولت (Active Buzzer).

المواصفات الفنية لـ حساس اللمس TTP223

الجهد: 2-5.5V
المخرج: رقمي
زمن الاستجابة: 220ms
الأبعاد: 24x24mm

لماذا تشتري حساس اللمس TTP223 من انتشار؟

يقدّم متجر انتشار هذا المنتج لدعم المدارس والطلاب والمهتمين بمجال STEM والإلكترونيات في السعودية ودول الخليج. نجهّز الطلب خلال 24 ساعة عمل ونوصله خلال 2 إلى 3 أيام عمل داخل السعودية، والشحن داخل السعودية مجاني للطلبات فوق 150 ريالاً، وتتوفر وسائل الدفع مدى وأبل باي وتابي وتمارا. ونوفر أسعاراً خاصة لطلبات المدارس والمعاهد.

أسئلة شائعة

هل هذا المنتج مناسب للمبتدئين؟

نعم، فهو مناسب للمبتدئين، وتجد في تبويب المشروع التجريبي دائرة جاهزة بالمخطط والكود.

كم مدة الشحن؟

يتم التجهيز خلال 24 ساعة عمل ثم التوصيل خلال 2 إلى 3 أيام عمل داخل السعودية عبر فاستلو وسبل.

هل يمكن إرجاعه؟

نعم، خلال 7 أيام من الاستلام إذا لم يُستخدم، ونستبدله مجاناً عند وجود عيب مصنعي. وتفاصيل السياسة في صفحة الاسترجاع والاستبدال.

تصفح المزيد من المستشعرات والوحدات البرمجية أو متحكمات ولوحات التطوير في متجر انتشار، وتعلّم أكثر من التوثيق الرسمي لأردوينو.

مصباح باللمس: المسّ الوحدة فيضيء الليد

المس سطح الحساس بإصبعك: يتبدّل الليد الأخضر بين التشغيل والإطفاء، ويصدر البازر نقرة قصيرة عند كل لمسة.

المكونات المطلوبة

حساس اللمس السعوي TTP223
لوحة Arduino UNO R3
لوحة تجارب (بريدبورد)
أسلاك توصيل (جامبر)
ليد واحد
مقاومة 220Ω
بازر نشط 5 فولت (Active Buzzer)

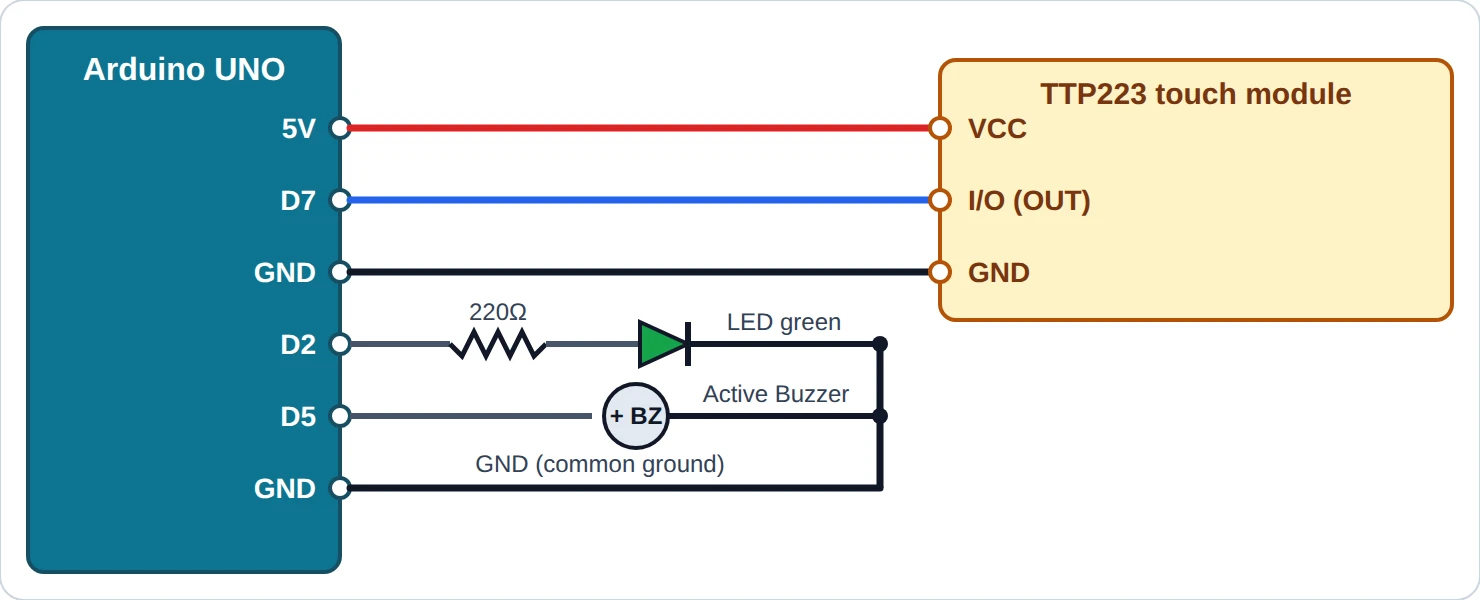

مخطط الدائرة

مخطط توصيل دائرة مصباح باللمس: المسّ الوحدة فيضيء الليد

ملاحظة: الرجل الطويلة في الـ LED هي الموجب (+)، وتتصل بالمقاومة. والرجل القصيرة (−) تتصل بخط الأرضي GND.

جدول التوصيل

القطعة	الطرف	يوصل بـ (Arduino)
TTP223 touch module	VCC	5V
TTP223 touch module	I/O (OUT)	D7
TTP223 touch module	GND	GND
LED الأخضر	الرجل الطويلة (+) عبر مقاومة 220Ω	D2
الليدات (كلها)	الرجل القصيرة (−)	GND
البازر	الطرف الموجب (+)	D5
البازر	الطرف السالب (−)	GND

الكود البرمجي

const int touchPin = 7;
const int greenLed = 2;
const int buzzer = 5;

bool lampOn = false;
bool lastTouched = false;

void setup() {
  pinMode(touchPin, INPUT);
  pinMode(greenLed, OUTPUT);
  pinMode(buzzer, OUTPUT);
}

void loop() {
  bool touched = (digitalRead(touchPin) == HIGH);

  // لمسة جديدة
  if (touched && !lastTouched) {
    lampOn = !lampOn;
    digitalWrite(greenLed, lampOn ? HIGH : LOW);
    digitalWrite(buzzer, HIGH);
    delay(50);
    digitalWrite(buzzer, LOW);
  }
  lastTouched = touched;
  delay(10);
}

طريقة التجربة

ركّب الدائرة كما في المخطط، ثم ارفع الكود إلى اللوحة.
المس الدائرة الموجودة على الوحدة بإصبعك لمسة خفيفة.
كل لمسة تبدّل حالة الليد وتُصدر نقرة.

إذا لم تعمل الدائرة؟

لا تلمس الحساس أثناء تشغيل اللوحة لأول مرة، لأن الوحدة تعاير نفسها عند التشغيل.
إذا كان الليد يتبدّل وحده فابتعد عن الأسلاك الطويلة أو المصادر الكهربائية.
يمكن اللمس عبر غطاء رقيق من البلاستيك أو الزجاج.
