وحدة بلوتوث HC-05 (ماستر/سلايف)

تحكم بالليدات من الجوال عبر البلوتوث

اربط الوحدة بجوال أندرويد، وأرسل أرقاماً من تطبيق الطرفية لتشغيل الليدات وإطفائها وإصدار صوت من البازر.

المكونات المطلوبة

• وحدة بلوتوث HC-05
• لوحة Arduino UNO R3
• لوحة تجارب (بريدبورد)
• أسلاك توصيل (جامبر)
• 2 ليدات ملونة
• مقاومات 220Ω (2 قطع)
• بازر نشط 5 فولت (Active Buzzer)
• مقاومة 1KΩ ومقاومة 2KΩ (لمقسّم الجهد)
• جوال أندرويد

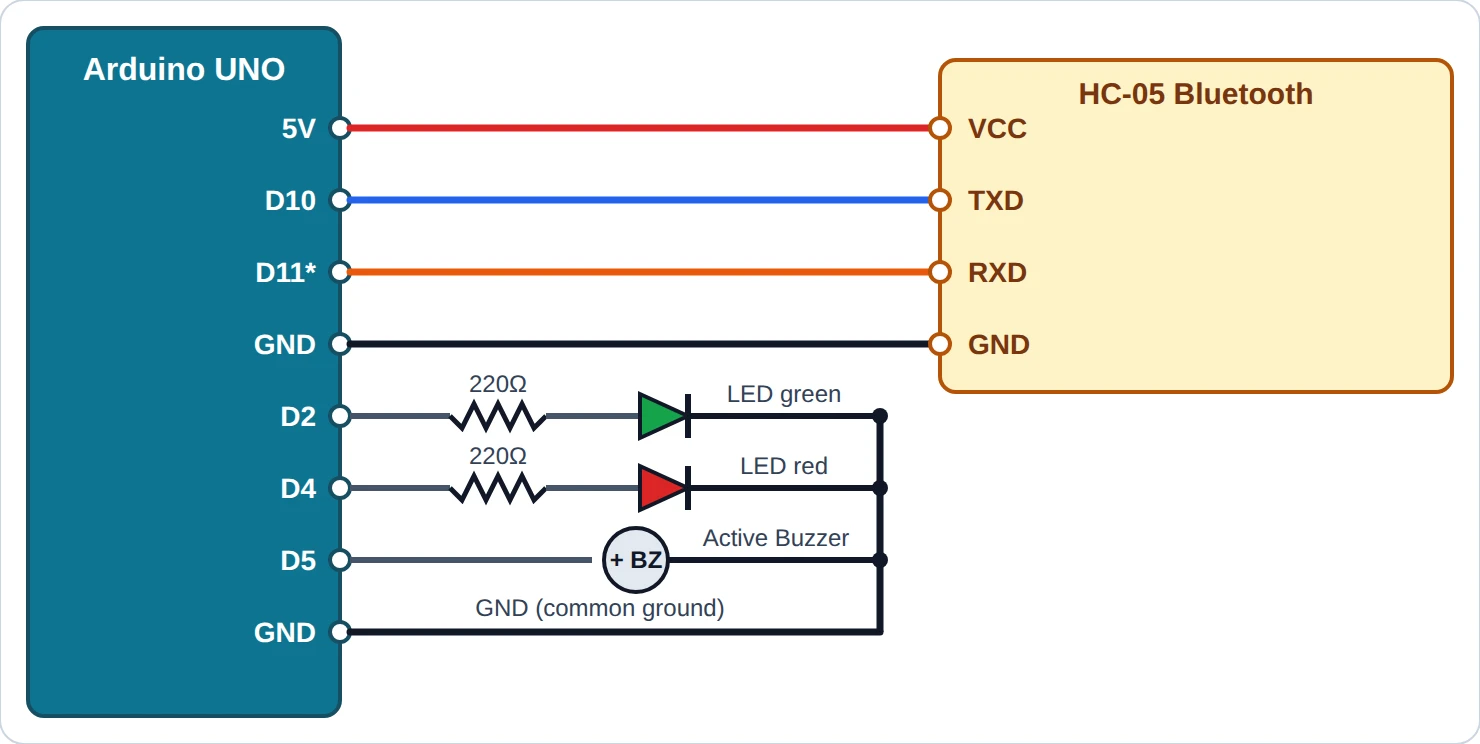

مخطط الدائرة

* مقسّم الجهد: وصّل D11 بمقاومة 1KΩ، ثم نقطة الوصل مع RXD، ثم مقاومة 2KΩ إلى GND. ملاحظة: الرجل الطويلة في الـ LED هي الموجب (+).

جدول التوصيل

الكود البرمجي

#include <SoftwareSerial.h>

// RX = D10, TX = D11
SoftwareSerial bt(10, 11);

const int greenLed = 2;
const int redLed = 4;
const int buzzer = 5;

void setup() {
  pinMode(greenLed, OUTPUT);
  pinMode(redLed, OUTPUT);
  pinMode(buzzer, OUTPUT);
  bt.begin(9600);
}

void loop() {
  if (bt.available()) {
    char c = bt.read();
    if (c == '1') digitalWrite(greenLed, HIGH);
    if (c == '2') digitalWrite(greenLed, LOW);
    if (c == '3') digitalWrite(redLed, HIGH);
    if (c == '4') digitalWrite(redLed, LOW);
    if (c == 'b') {
      digitalWrite(buzzer, HIGH);
      delay(200);
      digitalWrite(buzzer, LOW);
    }
  }
}

طريقة التجربة

1. ركّب الدائرة كما في المخطط، ثم ارفع الكود إلى اللوحة.
2. استخدم مقسّم الجهد على سلك RXD كما في الملاحظة أسفل المخطط.
3. على جوال أندرويد: ثبّت تطبيق Serial Bluetooth Terminal، واقرن الجوال مع HC-05 (كلمة السر 1234 أو 0000).
4. اتصل بالوحدة وأرسل: 1 = تشغيل الأخضر، 2 = إطفاء الأخضر، 3 = تشغيل الأحمر، 4 = إطفاء الأحمر، b = صوت قصير.

إذا لم تعمل الدائرة؟

• وحدة HC-05 تعمل مع أجهزة أندرويد فقط في هذه التجربة، ولا تعمل مع آيفون.
• سلك RXD في الوحدة يتحمل 3.3 فولت، فاستخدم مقسّم جهد (مقاومة 1KΩ ثم 2KΩ) بين D11 وRXD كما في الملاحظة.
• إذا لم يتصل الجوال: تأكد من أن مصباح الوحدة يومض بسرعة (غير مقترن) أو ببطء كل ثانيتين (وضع الأوامر).
