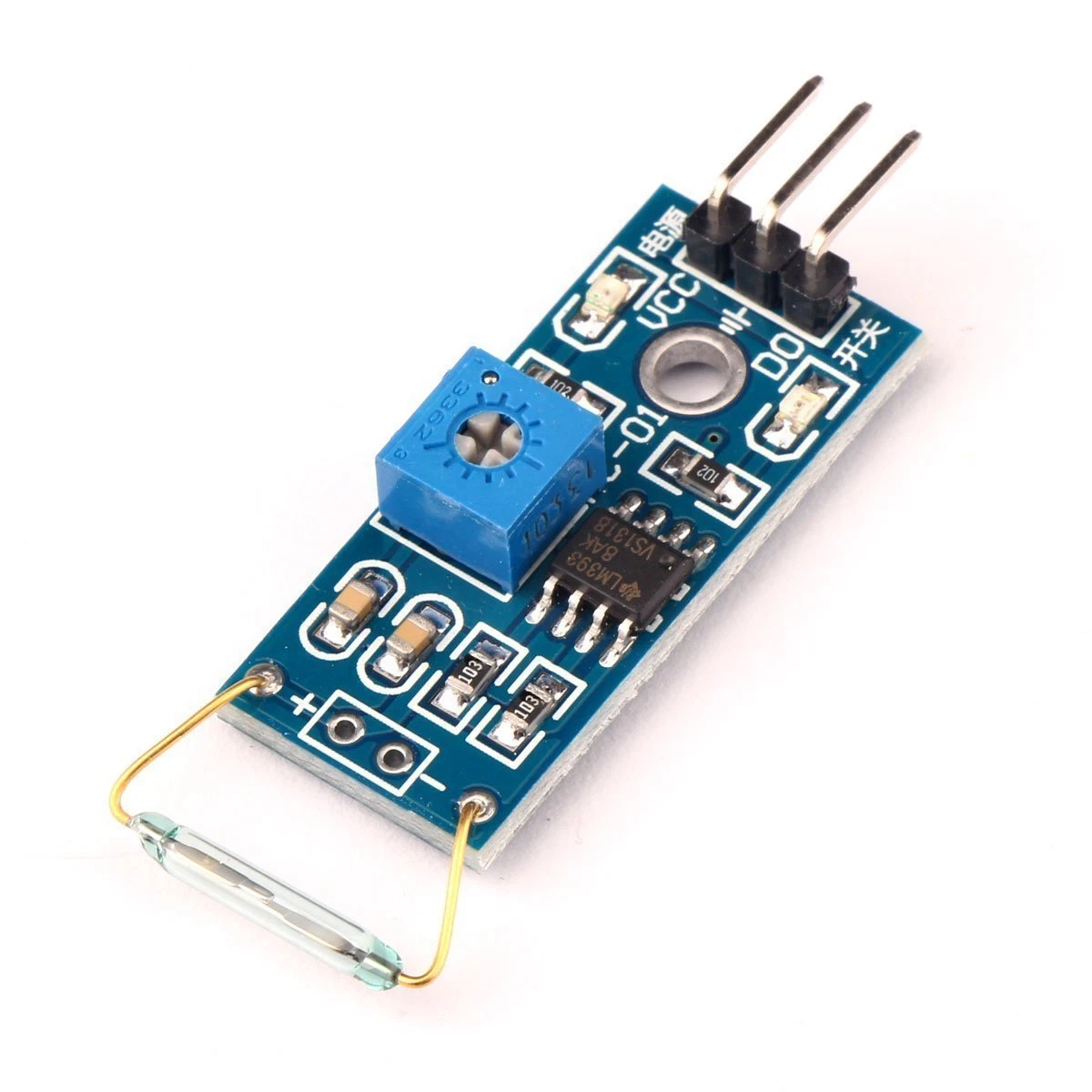

وحدة حساس مغناطيسي Reed Switch
حساس لكشف المغناطيس وفتح الأبواب.
7,00 ر.س
10 متوفر في المخزون
حساس Reed Switch (وحدة مغناطيسي) من متجر انتشار: يستخدم في إنذار فتح الأبواب والنوافذ وعدادات الدوران في المشاريع التعليمية.
مميزات حساس Reed Switch
- حساس لكشف المغناطيس وفتح الأبواب.
- يتوافق مع لوحات أردوينو وESP32 وRaspberry Pi Pico بعد مراعاة جهد التشغيل.
- سهل التوصيل بأسلاك الجامبر ولوحات التجارب دون لحام.
- مناسب للمبتدئين والمشاريع التعليمية، ومعه دائرة تجريبية جاهزة في تبويب المشروع التجريبي.
استخدامات المنتج
مثال تطبيقي: إنذار الباب: يكتشف فتح الباب أو إغلاقه. ركّب مغناطيساً على الباب والحساس على الإطار. عندما يكون الباب مغلقاً (المغناطيس قريب) يضيء الأخضر، وعندما يُفتح يضيء الأحمر ويصدر البازر.
للتجربة تحتاج: وحدة حساس مغناطيسي Reed Switch، لوحة Arduino UNO R3، لوحة تجارب (بريدبورد)، أسلاك توصيل (جامبر)، 2 ليدات ملونة، مقاومات 220Ω (2 قطع)، بازر نشط 5 فولت (Active Buzzer)، مغناطيس صغير.
المواصفات الفنية لـ حساس Reed Switch
- الجهد: 3.3-5V
- المخرج: رقمي
- مقارن: LM393
- مؤشر LED: نعم
لماذا تشتري حساس Reed Switch من انتشار؟
يقدّم متجر انتشار هذا المنتج لدعم المدارس والطلاب والمهتمين بمجال STEM والإلكترونيات في السعودية ودول الخليج. نجهّز الطلب خلال 24 ساعة عمل ونوصله خلال 2 إلى 3 أيام عمل داخل السعودية، والشحن داخل السعودية مجاني للطلبات فوق 150 ريالاً، وتتوفر وسائل الدفع مدى وأبل باي وتابي وتمارا. ونوفر أسعاراً خاصة لطلبات المدارس والمعاهد.
أسئلة شائعة
هل هذا المنتج مناسب للمبتدئين؟
نعم، فهو مناسب للمبتدئين، وتجد في تبويب المشروع التجريبي دائرة جاهزة بالمخطط والكود.
كم مدة الشحن؟
يتم التجهيز خلال 24 ساعة عمل ثم التوصيل خلال 2 إلى 3 أيام عمل داخل السعودية عبر فاستلو وسبل.
هل يمكن إرجاعه؟
نعم، خلال 7 أيام من الاستلام إذا لم يُستخدم، ونستبدله مجاناً عند وجود عيب مصنعي. وتفاصيل السياسة في صفحة الاسترجاع والاستبدال.
تصفح المزيد من المستشعرات والوحدات البرمجية أو متحكمات ولوحات التطوير في متجر انتشار، وتعلّم أكثر من التوثيق الرسمي لأردوينو.
إنذار الباب: يكتشف فتح الباب أو إغلاقه
ركّب مغناطيساً على الباب والحساس على الإطار. عندما يكون الباب مغلقاً (المغناطيس قريب) يضيء الأخضر، وعندما يُفتح يضيء الأحمر ويصدر البازر.
المكونات المطلوبة
- وحدة حساس مغناطيسي Reed Switch
- لوحة Arduino UNO R3
- لوحة تجارب (بريدبورد)
- أسلاك توصيل (جامبر)
- 2 ليدات ملونة
- مقاومات 220Ω (2 قطع)
- بازر نشط 5 فولت (Active Buzzer)
- مغناطيس صغير

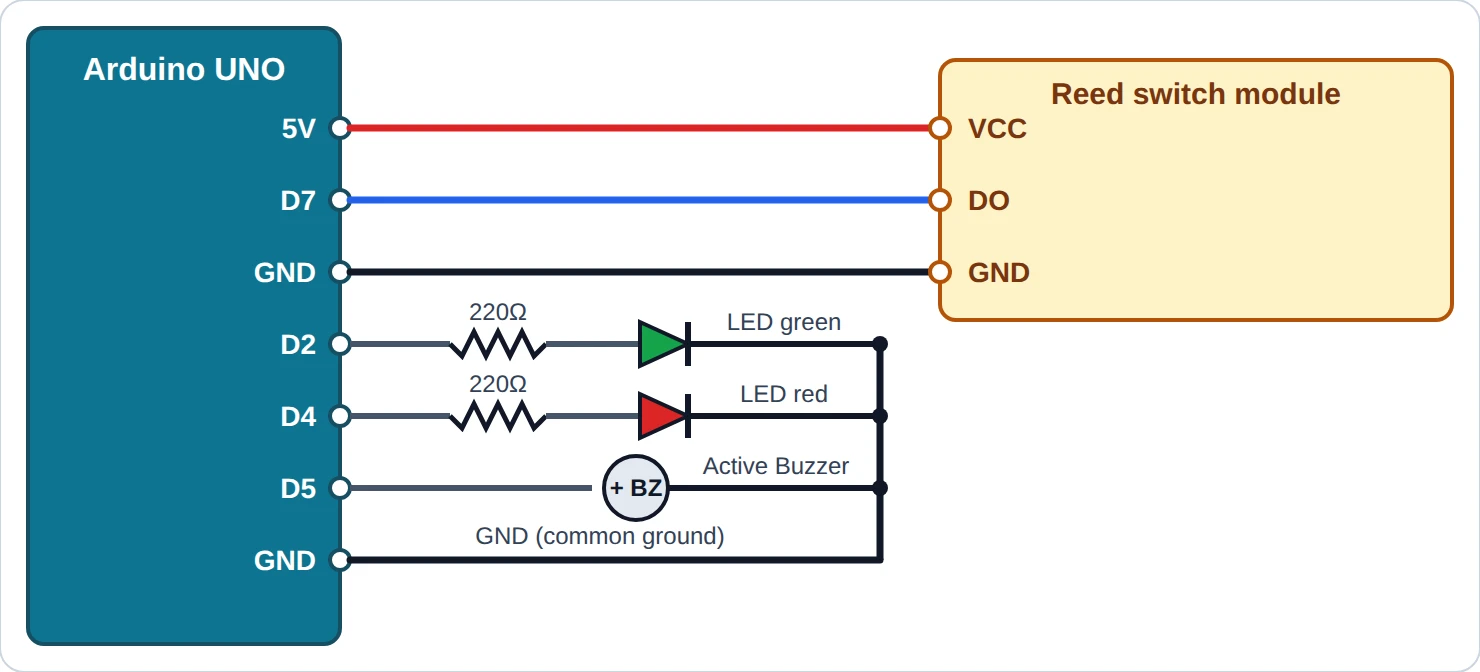

مخطط الدائرة
ملاحظة: الرجل الطويلة في الـ LED هي الموجب (+)، وتتصل بالمقاومة. والرجل القصيرة (−) تتصل بخط الأرضي GND.
جدول التوصيل
| القطعة | الطرف | يوصل بـ (Arduino) |
|---|---|---|
| Reed switch module | VCC | 5V |
| Reed switch module | DO | D7 |
| Reed switch module | GND | GND |
| LED الأخضر | الرجل الطويلة (+) عبر مقاومة 220Ω | D2 |
| LED الأحمر | الرجل الطويلة (+) عبر مقاومة 220Ω | D4 |
| الليدات (كلها) | الرجل القصيرة (−) | GND |
| البازر | الطرف الموجب (+) | D5 |
| البازر | الطرف السالب (−) | GND |
الكود البرمجي
const int sensorPin = 7;
const int greenLed = 2;
const int redLed = 4;
const int buzzer = 5;
// معظم الوحدات تُخرج LOW عندما يكون المغناطيس قريباً، غيّرها إذا انعكست
const int MAGNET_NEAR = LOW;
void setup() {
pinMode(sensorPin, INPUT);
pinMode(greenLed, OUTPUT);
pinMode(redLed, OUTPUT);
pinMode(buzzer, OUTPUT);
}
void loop() {
bool closed = (digitalRead(sensorPin) == MAGNET_NEAR);
digitalWrite(greenLed, closed ? HIGH : LOW);
digitalWrite(redLed, closed ? LOW : HIGH);
digitalWrite(buzzer, closed ? LOW : HIGH);
}طريقة التجربة
- ركّب الدائرة كما في المخطط، ثم ارفع الكود إلى اللوحة.
- قرّب مغناطيساً من الحساس: يضيء الأخضر (باب مغلق).
- أبعد المغناطيس: يضيء الأحمر ويصدر البازر (باب مفتوح).
إذا لم تعمل الدائرة؟
- مدى الكشف نحو 1-2 سم فقط، فقرّب المغناطيس من الجهة الصحيحة.
- يمكن استخدام مغناطيس صغير من مغناطيسات الثلاجة.
- إذا انعكست النتيجة غيّر قيمة MAGNET_NEAR.
