حساس الضغط والارتفاع BMP280

مقياس ضغط بالألوان: اضغط الكيس وراقب الليدات

يقيس الحساس الضغط الجوي بدقة عالية. ضعه داخل كيس بلاستيكي محكم الإغلاق ثم اضغط عليه برفق: يرتفع الضغط داخل الكيس فتتغير الليدات من الأخضر (ضغط ثابت) إلى الأصفر ثم الأحمر (تغيّر كبير).

المكونات المطلوبة

• حساس الضغط والحرارة BMP280
• لوحة Arduino UNO R3
• لوحة تجارب (بريدبورد)
• أسلاك توصيل (جامبر)
• 3 ليدات ملونة
• مقاومات 220Ω (3 قطع)
• كيس بلاستيكي محكم الإغلاق

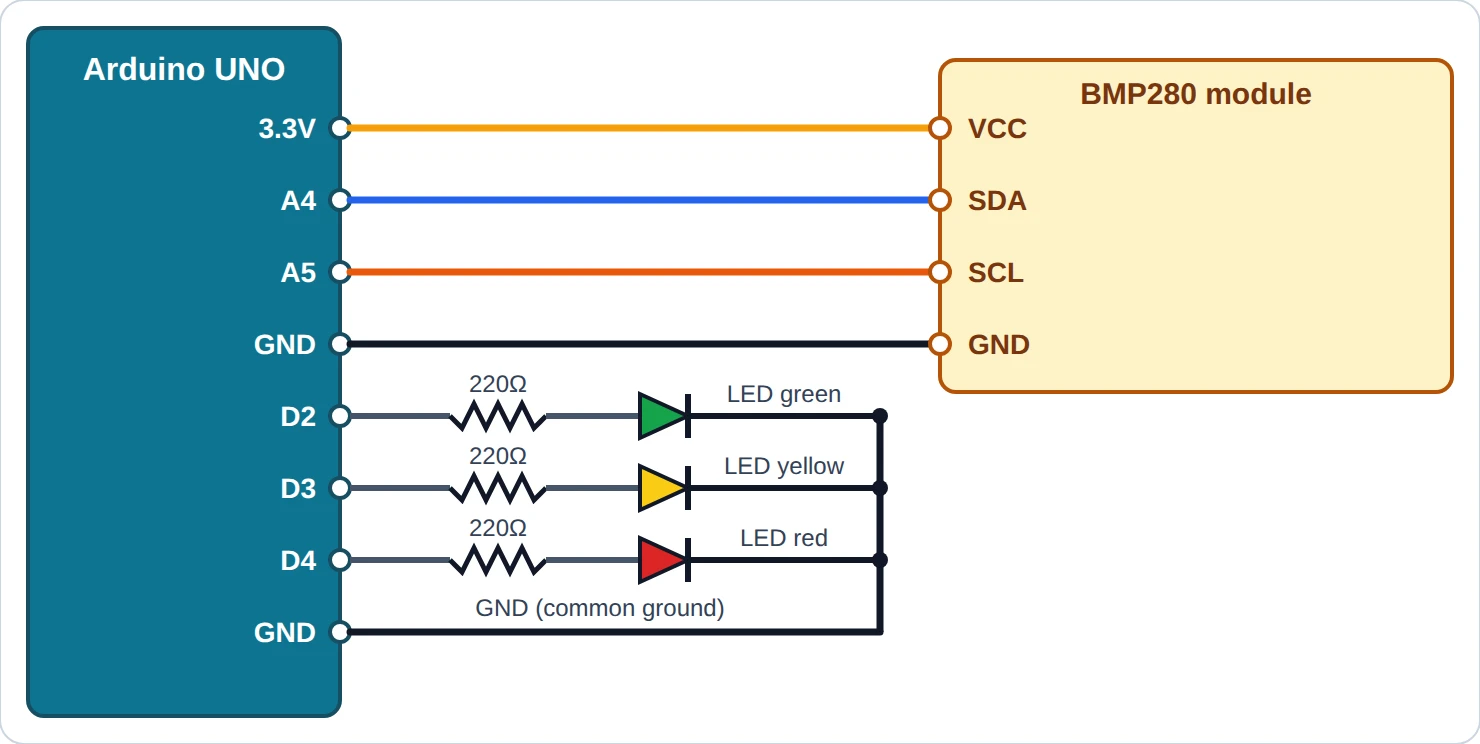

مخطط الدائرة

ملاحظة: الرجل الطويلة في الـ LED هي الموجب (+)، وتتصل بالمقاومة. والرجل القصيرة (−) تتصل بخط الأرضي GND. وصّل الحساس بمنفذ 3.3V وليس 5V.

جدول التوصيل

الكود البرمجي

#include <Wire.h>
#include <Adafruit_BMP280.h>

Adafruit_BMP280 bmp;

const int greenLed = 2;
const int yellowLed = 3;
const int redLed = 4;

float baseline = 0;

void setup() {
  pinMode(greenLed, OUTPUT);
  pinMode(yellowLed, OUTPUT);
  pinMode(redLed, OUTPUT);

  // الحساس يعمل على العنوان 0x76 أو 0x77 حسب النسخة
  if (!bmp.begin(0x76) && !bmp.begin(0x77)) {
    // الحساس غير متصل: الأحمر يومض
    while (true) {
      digitalWrite(redLed, HIGH);
      delay(200);
      digitalWrite(redLed, LOW);
      delay(200);
    }
  }
  delay(1000);
  // الضغط بالهيكتوباسكال
  baseline = bmp.readPressure() / 100.0;
}

void loop() {
  float p = bmp.readPressure() / 100.0;
  float diff = fabs(p - baseline);
  // متابعة بطيئة للتغيّرات الطبيعية
  baseline = baseline * 0.99 + p * 0.01;

  digitalWrite(greenLed,  (diff < 0.5) ? HIGH : LOW);
  digitalWrite(yellowLed, (diff >= 0.5 && diff < 2.0) ? HIGH : LOW);
  digitalWrite(redLed,    (diff >= 2.0) ? HIGH : LOW);
  delay(100);
}

طريقة التجربة

1. ركّب الدائرة كما في المخطط، ثم ارفع الكود إلى اللوحة.
2. ثبّت المكتبة Adafruit BMP280 Library (مع Adafruit Unified Sensor) من Library Manager.
3. اترك الحساس ثابتاً: يبقى الأخضر مضاءً. ثم ضعه في كيس محكم واضغط عليه: تتغير الليدات.

إذا لم تعمل الدائرة؟

• وصّل VCC بمنفذ 3.3V وليس 5V، فكثير من وحدات BMP280 تعمل على 3.3 فولت فقط.
• إذا ومض الأحمر باستمرار فالحساس غير مكتشف: تحقق من أسلاك SDA وSCL ومن النسخة (قد يكون عنوانها 0x77).
• اضغط الكيس بلطف، فالضغط الشديد قد يفوق قدرة الحساس.
