حساس مستوى الماء (Water Level)

Name: حساس مستوى الماء | شحن سريع من انتشار
Brand: ENTSHAR_DEFAULT_BRAND
SKU: SEN-016
Price: 7.00 SAR
Availability: InStock

حساس تناظري لقياس منسوب الماء.

📍 استلام فوري من فرع الطائف
⚡ توصيل في نفس اليوم داخل الطائف-جدة-مكة المكرمة
🚚 شحن سريع لجميع المدن خلال 3 أيام

7,00 ر.س

10 متوفر في المخزون

حساس مستوى الماء من متجر انتشار: حساس بسيط يكشف ارتفاع الماء عبر شرائح موصلة، مناسب لتجارب الخزانات وإنذار الفيضان للمبتدئين.

مميزات حساس مستوى الماء

حساس تناظري لقياس منسوب الماء.
يتوافق مع لوحات أردوينو وESP32 وRaspberry Pi Pico بعد مراعاة جهد التشغيل.
سهل التوصيل بأسلاك الجامبر ولوحات التجارب دون لحام.
مناسب للمبتدئين والمشاريع التعليمية، ومعه دائرة تجريبية جاهزة في تبويب المشروع التجريبي.

استخدامات المنتج

مثال تطبيقي: إنذار امتلاء الخزان بثلاث مراحل. ضع الحساس في كأس ثم أضف الماء تدريجياً. كلما ارتفع الماء أضاء الأخضر ثم الأصفر ثم الأحمر مع البازر عند الامتلاء.

للتجربة تحتاج: حساس مستوى الماء (Water Level)، لوحة Arduino UNO R3، لوحة تجارب (بريدبورد)، أسلاك توصيل (جامبر)، 3 ليدات ملونة، مقاومات 220Ω (3 قطع)، بازر نشط 5 فولت (Active Buzzer).

المواصفات الفنية لـ حساس مستوى الماء

الجهد: 3-5V
المخرج: تناظري
منطقة الكشف: 40x16mm
التيار: أقل من 20mA
الأبعاد: 65x20mm

لماذا تشتري حساس مستوى الماء من انتشار؟

يقدّم متجر انتشار هذا المنتج لدعم المدارس والطلاب والمهتمين بمجال STEM والإلكترونيات في السعودية ودول الخليج. نجهّز الطلب خلال 24 ساعة عمل ونوصله خلال 2 إلى 3 أيام عمل داخل السعودية، والشحن داخل السعودية مجاني للطلبات فوق 150 ريالاً، وتتوفر وسائل الدفع مدى وأبل باي وتابي وتمارا. ونوفر أسعاراً خاصة لطلبات المدارس والمعاهد.

أسئلة شائعة

هل هذا المنتج مناسب للمبتدئين؟

نعم، فهو مناسب للمبتدئين، وتجد في تبويب المشروع التجريبي دائرة جاهزة بالمخطط والكود.

كم مدة الشحن؟

يتم التجهيز خلال 24 ساعة عمل ثم التوصيل خلال 2 إلى 3 أيام عمل داخل السعودية عبر فاستلو وسبل.

هل يمكن إرجاعه؟

نعم، خلال 7 أيام من الاستلام إذا لم يُستخدم، ونستبدله مجاناً عند وجود عيب مصنعي. وتفاصيل السياسة في صفحة الاسترجاع والاستبدال.

تصفح المزيد من المستشعرات والوحدات البرمجية أو متحكمات ولوحات التطوير في متجر انتشار، وتعلّم أكثر من التوثيق الرسمي لأردوينو.

إنذار امتلاء الخزان بثلاث مراحل

ضع الحساس في كأس ثم أضف الماء تدريجياً. كلما ارتفع الماء أضاء الأخضر ثم الأصفر ثم الأحمر مع البازر عند الامتلاء.

المكونات المطلوبة

حساس مستوى الماء (Water Level)
لوحة Arduino UNO R3
لوحة تجارب (بريدبورد)
أسلاك توصيل (جامبر)
3 ليدات ملونة
مقاومات 220Ω (3 قطع)
بازر نشط 5 فولت (Active Buzzer)

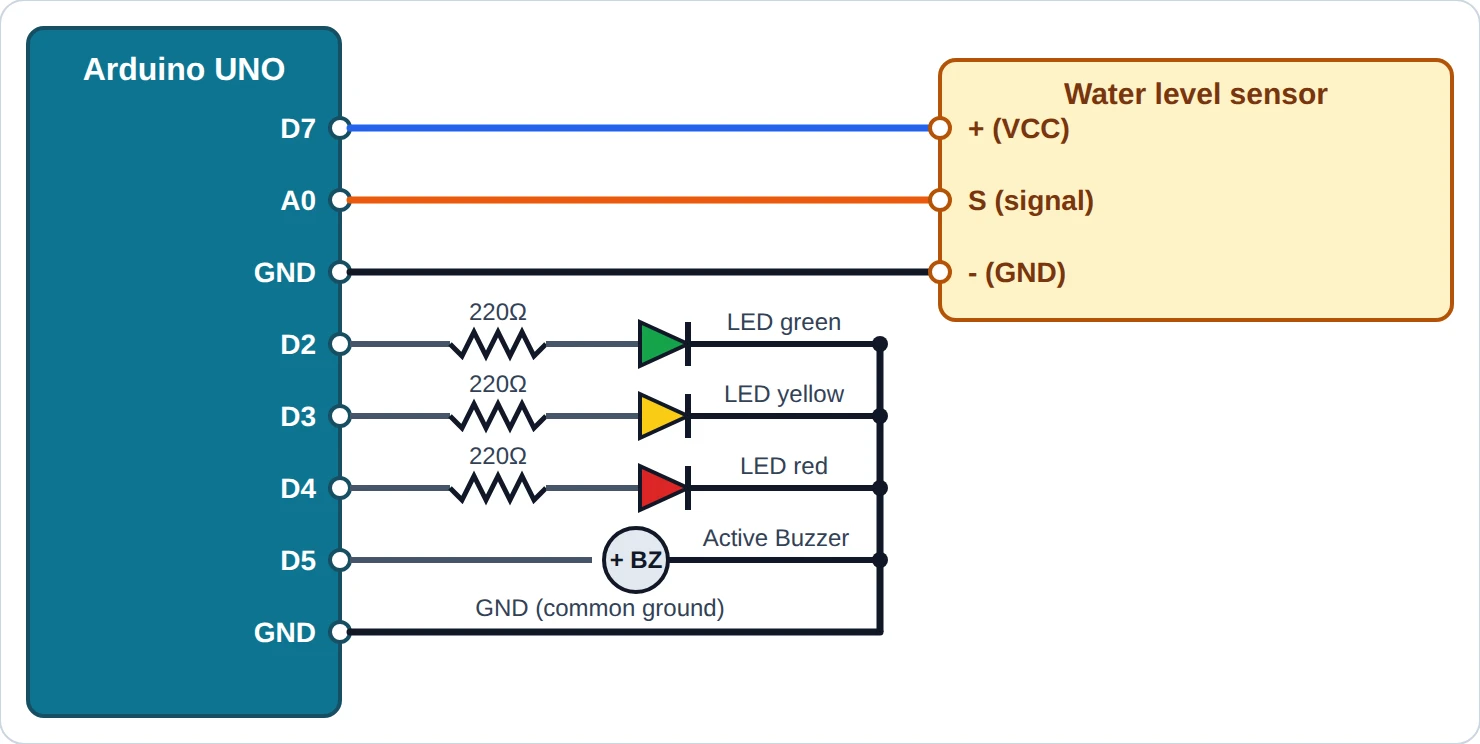

مخطط الدائرة

مخطط توصيل دائرة إنذار امتلاء الخزان بثلاث مراحل

ملاحظة: الرجل الطويلة في الـ LED هي الموجب (+)، وتتصل بالمقاومة. الحساس يأخذ طاقته من المنفذ D7 بدل 5V لتقليل التآكل.

جدول التوصيل

القطعة	الطرف	يوصل بـ (Arduino)
Water level sensor	+ (VCC)	D7
Water level sensor	S (signal)	A0
Water level sensor	- (GND)	GND
LED الأخضر	الرجل الطويلة (+) عبر مقاومة 220Ω	D2
LED الأصفر	الرجل الطويلة (+) عبر مقاومة 220Ω	D3
LED الأحمر	الرجل الطويلة (+) عبر مقاومة 220Ω	D4
الليدات (كلها)	الرجل القصيرة (−)	GND
البازر	الطرف الموجب (+)	D5
البازر	الطرف السالب (−)	GND

الكود البرمجي

const int powerPin = 7;
const int sensorPin = A0;
const int greenLed = 2;
const int yellowLed = 3;
const int redLed = 4;
const int buzzer = 5;

void setup() {
  pinMode(powerPin, OUTPUT);
  pinMode(greenLed, OUTPUT);
  pinMode(yellowLed, OUTPUT);
  pinMode(redLed, OUTPUT);
  pinMode(buzzer, OUTPUT);
}

void loop() {
  // تشغيل الحساس لحظة القياس
  digitalWrite(powerPin, HIGH);
  delay(10);
  int level = analogRead(sensorPin);
  digitalWrite(powerPin, LOW);

  digitalWrite(greenLed,  (level > 100) ? HIGH : LOW);
  digitalWrite(yellowLed, (level > 300) ? HIGH : LOW);
  digitalWrite(redLed,    (level > 450) ? HIGH : LOW);
  digitalWrite(buzzer,    (level > 450) ? HIGH : LOW);
  delay(300);
}

طريقة التجربة

ركّب الدائرة كما في المخطط، ثم ارفع الكود إلى اللوحة.
ضع الحساس عمودياً في كأس فارغ، ثم أضف الماء ببطء وراقب الليدات.
الكود يشغّل الحساس بمنفذ رقمي لحظة القياس فقط، لتقليل تآكل الشرائح.

إذا لم تعمل الدائرة؟

الأرقام 100 و300 و450 تقريبية، عدّلها حسب قراءات حساسك.
جفّف الحساس بعد كل تجربة لإطالة عمره.
لا تغمر الجزء الإلكتروني، بل الشرائح فقط.
